فیلتر هوای خنک‌کننده باتری هیبریدی Toyota Genuine Parts G92DH-47070 یکی از قطعات اصلی سیستم مدیریت حرارتی خودروهای هیبریدی تویوتا است که با هدف تصفیه هوای ورودی به مجموعه خنک‌کننده باتری ولتاژ بالا، جلوگیری از تجمع گردوغبار و کمک به حفظ عملکرد مناسب سیستم هیبریدی طراحی شده است. این محصول با شماره فنی اصلی G92DH-47070 و عنوان High Voltage Battery Intake Filter شناخته می‌شود و برای نسخه‌های مشخصی از تویوتا پریوس نسل چهارم کاربرد دارد.

شرکت Toyota Motor Corporation یکی از خودروسازان بزرگ ژاپنی و از پیشگامان توسعه خودروهای هیبریدی در جهان است. محصولات هیبریدی این شرکت از ترکیب موتور احتراق داخلی، موتور الکتریکی، باتری ولتاژ بالا و سیستم مدیریت انرژی استفاده می‌کنند. یکی از مهم‌ترین بخش‌های این مجموعه، سیستم کنترل دمای باتری هیبریدی است که در حفظ شرایط مناسب عملکرد باتری نقش دارد.

فیلتر Toyota G92DH-47070 از نوع فیلتر ورودی هوای سیستم خنک‌کننده باتری هیبریدی یا HV Battery Cooling Air Intake Filter است. این قطعه در مسیر ورود هوا به مجموعه تهویه باتری قرار می‌گیرد و وظیفه دارد پیش از رسیدن جریان هوا به بخش‌های داخلی سیستم خنک‌کاری، گردوغبار، پرز و ذرات معلق را تا حد امکان در محیط فیلتراسیون خود نگهداری کند.

در خودروهای هیبریدی، باتری ولتاژ بالا هنگام شارژ و تخلیه انرژی الکتریکی گرما تولید می‌کند. این گرما باید به‌درستی مدیریت شود تا شرایط کاری باتری در محدوده طراحی‌شده باقی بماند. سیستم خنک‌کاری با عبور جریان هوا از مسیرهای مشخص به انتقال حرارت کمک می‌کند. وجود فیلتر سالم و مسیر هوای تمیز یکی از عوامل مهم عملکرد صحیح این مجموعه است.

یکی از مهم‌ترین ویژگی‌های فیلتر G92DH-47070، ساختار پنلی مستطیلی با مدیای فیلتراسیون مشکی‌رنگ و چین‌های متعدد است. چین‌های منظم فیلتر باعث افزایش سطح مؤثر فیلتراسیون در فضای محدود می‌شوند و امکان نگهداری آلودگی‌های موجود در جریان هوا را فراهم می‌کنند.

این محصول دارای طراحی اختصاصی با حاشیه‌های ضخیم و فرم متناسب با محل نصب است. بخش پیرامونی فیلتر به قرارگیری آن در موقعیت مشخص کمک می‌کند. هماهنگی ابعاد، شکل لبه‌ها و ساختار اتصال با مجرای ورودی هوای سیستم خنک‌کننده باتری اهمیت زیادی دارد؛ زیرا نصب نامناسب می‌تواند باعث ایجاد فاصله یا تغییر شرایط عبور جریان هوا شود.

مدیای فیلتر دارای چین‌های افقی و متراکم است که در سراسر سطح آن قرار گرفته‌اند. این ساختار با هدف استفاده مؤثر از سطح فیلتراسیون طراحی شده است. یکی از وظایف اصلی آن نگهداری گردوغبار، پرز پارچه، مو و سایر ذرات معلق موجود در هوای ورودی است.

سیستم خنک‌کننده باتری هیبریدی تویوتا از مسیر ورودی هوا، مجاری هدایت هوا و مجموعه فن خنک‌کننده استفاده می‌کند. هنگامی که گردوغبار و پرز در این مسیر جمع شوند، ممکن است مقاومت عبور هوا افزایش پیدا کند و بازده خنک‌کاری کاهش یابد. فیلتر هوای سالم به کاهش ورود آلودگی به مسیر داخلی و مجموعه فن خنک‌کننده باتری کمک می‌کند.

یکی از کاربردهای اصلی این فیلتر در خودرو Toyota Prius نسل چهارم، سری ZVW50 است. این نسل از پریوس از سیستم هیبریدی تویوتا همراه با موتور بنزینی 1.8 لیتری چهار سیلندر بهره می‌برد. سیستم هیبریدی این خودرو از باتری ولتاژ بالا برای ذخیره و تأمین انرژی الکتریکی موردنیاز مجموعه محرکه استفاده می‌کند.

شماره فنی G92DH-47070 در کاتالوگ قطعات اصلی برای تویوتا پریوس مدل‌های 2016 تا 2022 ثبت شده است. کدهای شاسی مرتبط شامل ZVW50، ZVW51 و ZVW55 هستند. این شماره همچنین برای نسخه‌های مشخصی از پریوس AWD-e در مدل‌های 2019 تا 2022 معرفی شده است.

موتور بنزینی این خانواده از خودروها با کد 2ZR-FXE شناخته می‌شود؛ بااین‌حال، فیلتر G92DH-47070 برای تصفیه هوای موتور بنزینی استفاده نمی‌شود. محل استفاده این محصول سیستم خنک‌کاری باتری هیبریدی است و نباید با فیلتر هوای موتور یا فیلتر کابین سیستم تهویه مطبوع اشتباه گرفته شود.

در نسخه‌های مرتبط تویوتا پریوس، ورودی هوای خنک‌کننده باتری در قسمت پایین صندلی عقب، سمت راست خودرو قرار دارد. این مسیر برای تأمین جریان هوای موردنیاز خنک‌کاری باتری طراحی شده است. باز بودن دریچه ورودی و تمیز بودن فیلتر برای حفظ جریان هوای مناسب اهمیت زیادی دارد.

یکی از نکات مهم در استفاده از خودروهای هیبریدی، جلوگیری از مسدودشدن دریچه هوای باتری با وسایلی مانند کیف، پوشش صندلی، لباس یا سایر اشیای داخل خودرو است. بسته‌شدن مسیر هوا می‌تواند باعث کاهش بازده سیستم خنک‌کننده و افزایش دمای کاری مجموعه باتری شود.

در شرایطی که دمای باتری هیبریدی بیش از محدوده مناسب افزایش پیدا کند، سیستم مدیریت خودرو ممکن است برای محافظت از قطعات، عملکرد شارژ و تخلیه باتری را محدود کند. این وضعیت می‌تواند بر میزان استفاده از موتور الکتریکی و شرایط کلی عملکرد سیستم هیبریدی تأثیر بگذارد.

فیلتر HV Battery Intake Filter G92DH-47070 با کاهش ورود آلودگی به مسیر خنک‌کننده، به حفظ شرایط مناسب جریان هوا کمک می‌کند. این ویژگی به‌ویژه در خودروهایی که در محیط‌های پرگردوغبار، مناطق دارای آلودگی هوا یا شرایط استفاده سنگین فعالیت می‌کنند، اهمیت بیشتری دارد.

یکی از نشانه‌های احتمالی آلودگی شدید مسیر خنک‌کننده باتری، نمایش پیام هشدار مربوط به سرویس قطعات خنک‌کننده باتری روی صفحه اطلاعات خودرو است. پیام Maintenance Required for Traction Battery Cooling Parts می‌تواند نشان‌دهنده نیاز به بررسی دریچه ورودی هوا، فیلتر و اجزای مرتبط باشد.

در صورت مشاهده هشدار مربوط به خنک‌کننده باتری، وضعیت فیلتر و مسیر ورودی هوا باید بررسی شود. اگر آلودگی شدید یا گرفتگی وجود داشته باشد، لازم است سرویس مناسب مطابق دستورالعمل تویوتا انجام شود. تعویض فیلتر به‌تنهایی جایگزین بررسی فن خنک‌کننده یا عیب‌یابی سیستم هیبریدی نیست.

یکی از مهم‌ترین عوامل در نگهداری باتری هیبریدی، بازرسی منظم ورودی هوای خنک‌کننده و جلوگیری از تجمع گردوغبار است. در بولتن فنی تویوتا T-SB-0062-20 توصیه شده فیلتر ورودی هوای باتری از نظر تجمع آلودگی به‌صورت دوره‌ای بررسی شود و سرویس مجموعه خنک‌کننده نیز مطابق برنامه مشخص انجام گیرد.

بر اساس این بولتن، بررسی آلودگی فیلتر در حدود هر 5,000 مایل، معادل تقریبی 8,000 کیلومتر و انجام سرویس سیستم در حدود هر 20,000 مایل، معادل تقریبی 32,000 کیلومتر توصیه شده است. این اعداد مربوط به راهنمای سرویس منتشرشده برای خودروهای مشخص در بازار آمریکا هستند و به معنی الزام به تعویض فیلتر در هر 8,000 کیلومتر نیستند.

در زمان سرویس، باید سطح فیلتر از نظر تجمع پرز، گردوغبار، تغییر شکل، پارگی و آسیب فیزیکی بررسی شود. در صورتی که فیلتر سالم باشد، امکان تمیزکاری طبق دستورالعمل کارخانه وجود دارد؛ اما اگر مدیا آسیب دیده باشد یا فیلتر به شکل مناسبی تمیز نشود، تعویض آن با نمونه سازگار و سالم ضروری خواهد بود.

نکته مهم درباره تمیزکاری: برای تمیزکردن گردوغبار موجود در مسیر ورودی هوا، تویوتا استفاده از جاروبرقی با مکش مناسب را توصیه می‌کند. از دمیدن هوای فشرده به داخل مسیر، ریختن آب، استفاده از مواد شوینده یا واردکردن ابزار به مجاری داخلی خودداری شود؛ زیرا ممکن است آلودگی به قسمت‌های عمیق‌تر منتقل شده یا قطعات آسیب ببینند.

روش نصب: ابتدا خودرو در وضعیت ایمن قرار گرفته و سیستم هیبریدی کاملاً خاموش می‌شود. سپس پوشش محل ورودی هوای باتری مطابق دفترچه تعمیراتی خودرو باز شده و فیلتر قبلی بررسی و در صورت نیاز خارج می‌شود. پیش از نصب فیلتر جدید، محل قرارگیری آن باید از نظر تجمع گردوغبار و آسیب احتمالی بررسی شود.

فیلتر جدید G92DH-47070 باید مطابق جهت و موقعیت تعیین‌شده در دستورالعمل خودرو قرار گیرد. لبه‌های فیلتر باید به‌درستی در محل مخصوص بنشینند و پوشش ورودی هوا نیز به شکل صحیح بسته شود. پس از نصب، مسیر ورود هوا باید باز و بدون مانع باقی بماند.

هشدار ایمنی سیستم هیبریدی: هنگام سرویس فیلتر، به قطعات ولتاژ بالا، سیم‌های نارنجی‌رنگ، کانکتورهای مخصوص باتری و کلید سرویس ولتاژ بالا دست نزنید. بازکردن مجموعه باتری یا اجزای الکتریکی آن باید فقط توسط تکنسین آموزش‌دیده انجام شود.

یکی از مهم‌ترین ویژگی‌های قطعه اصلی تویوتا، طراحی متناسب با ساختار محل نصب و سیستم مدیریت حرارتی خودروهای سازگار است. استفاده از فیلتر دارای ابعاد و شکل صحیح کمک می‌کند مسیر عبور هوا مطابق طراحی کارخانه حفظ شود.

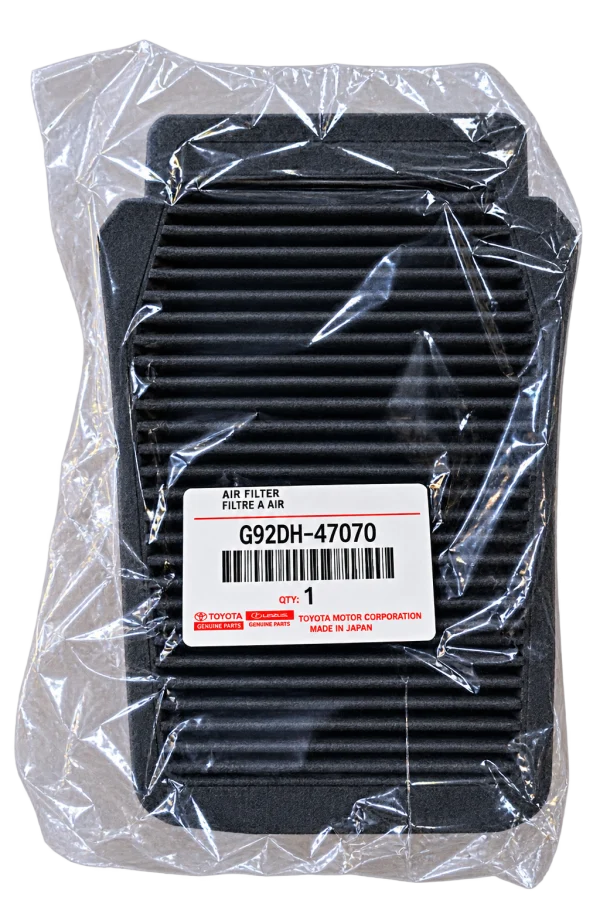

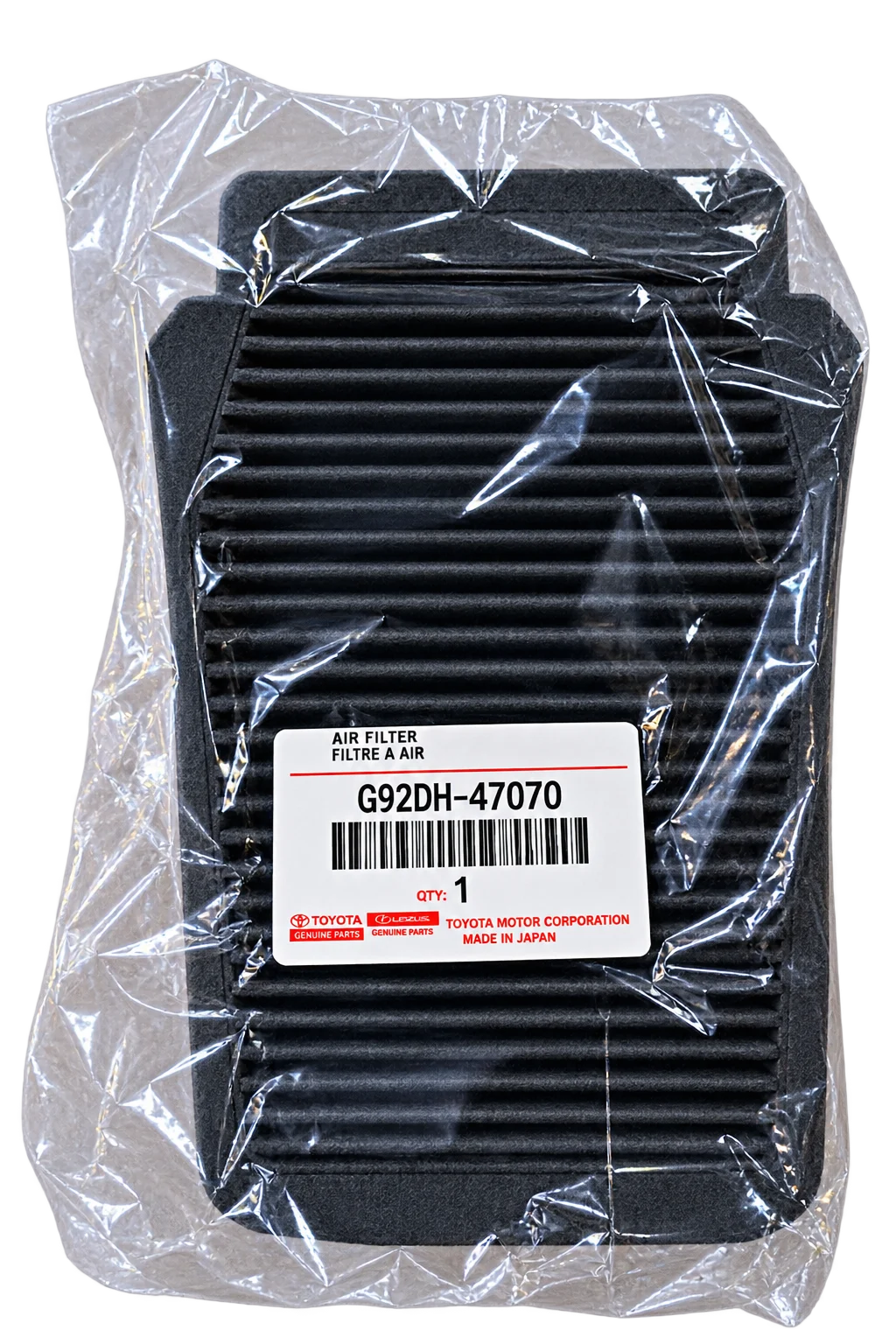

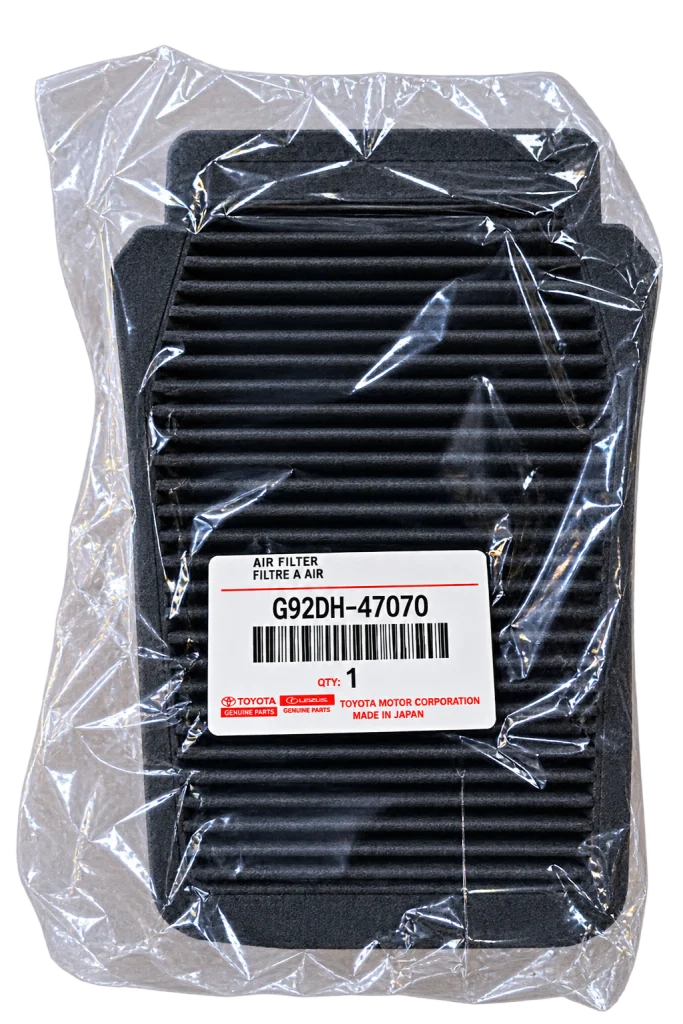

از نظر ظاهری، این محصول دارای مدیای فیلتراسیون مشکی و خاکستری تیره با چین‌های متراکم است. لبه‌های ضخیم پیرامونی و فرم اختصاصی قسمت بالایی و کناری، ظاهر متمایزی به قطعه داده‌اند. فیلتر داخل پوشش پلاستیکی شفاف بسته‌بندی شده و روی آن برچسب شناسایی محصول دیده می‌شود.

روی لیبل محصول، عبارت AIR FILTER / FILTRE A AIR به همراه شماره G92DH-47070 درج شده است. همچنین نشان‌های Toyota Genuine Parts و Lexus Genuine Parts، نام Toyota Motor Corporation و بارکد محصول روی برچسب مشاهده می‌شوند.

کشور سازنده: ژاپن. عبارت MADE IN JAPAN به‌وضوح روی برچسب این محصول درج شده است. این قطعه تحت شماره فنی اصلی تویوتا برای سیستم خنک‌کننده باتری خودروهای سازگار عرضه می‌شود.

مبدأ برند: ژاپن. شرکت Toyota Motor Corporation یکی از پیشگامان توسعه خودروهای هیبریدی است و سیستم‌های مدیریت انرژی و کنترل حرارت باتری از اجزای مهم فناوری هیبریدی این شرکت محسوب می‌شوند.

نکته مهم درباره سازگاری: شماره G92DH-47070 مخصوص همه خودروهای هیبریدی تویوتا نیست. برای مثال، برخی نسخه‌های پریوس پرایم، پریوس C، کمری هیبریدی و راو۴ هیبریدی دارای شماره‌های متفاوتی برای فیلتر خنک‌کننده باتری هستند. بنابراین شماره فنی باید با کاتالوگ قطعات و در صورت نیاز شماره شاسی خودرو مطابقت داده شود.

در مجموع، Toyota Genuine HV Battery Intake Filter G92DH-47070 یک فیلتر اصلی ساخت ژاپن برای سیستم خنک‌کاری باتری هیبریدی است که با مدیای چین‌خورده مشکی، طراحی اختصاصی و شماره فنی مشخص عرضه می‌شود. این محصول برای تعدادی از نسخه‌های تویوتا پریوس نسل چهارم مدل‌های 2016 تا 2022 مناسب است و با کاهش ورود گردوغبار و پرز به مسیر خنک‌کننده، به حفظ جریان هوا، مدیریت مناسب دمای باتری و عملکرد استاندارد سیستم هیبریدی کمک می‌کند.
