فیلتر هوای موتور GWM Haval H6 Hybrid Engine Air Filter با طراحی خاص سه‌استوانه‌ای، یکی از قطعات مهم سیستم هوارسانی پیشرانه در خودروهای هیبریدی هاوال است. این فیلتر با ساختار سه‌ستونه و شماره مرجع 1109132XGW01A شناخته می‌شود و برای تعدادی از خودروهای مجهز به موتور بنزینی 1.5 لیتری توربوشارژ GW4B15D کاربرد دارد. وظیفه اصلی این محصول، تصفیه هوای ورودی به موتور، جداسازی گردوغبار و کمک به محافظت از قطعات داخلی سیستم مکش و احتراق است.

برند HAVAL از برندهای شناخته‌شده گروه خودروسازی چینی Great Wall Motor (GWM) است که در زمینه تولید خودروهای شاسی‌بلند، کراس‌اوور و خودروهای مجهز به فناوری هیبریدی فعالیت می‌کند. محصولات جدید این برند با استفاده از پیشرانه‌های توربوشارژ، سیستم‌های مدیریت الکترونیکی موتور و فناوری‌های بهینه‌سازی مصرف سوخت توسعه یافته‌اند.

یکی از مهم‌ترین کاربردهای این فیلتر در خودروی Haval H6 HEV است. این خودرو از یک موتور بنزینی 1.5 لیتری توربوشارژ در کنار سیستم محرکه الکتریکی بهره می‌برد. در این مجموعه، موتور احتراق داخلی همچنان برای تولید توان به هوای تمیز و کافی نیاز دارد و عملکرد صحیح فیلتر هوا در حفظ شرایط استاندارد سیستم هوارسانی اهمیت زیادی دارد.

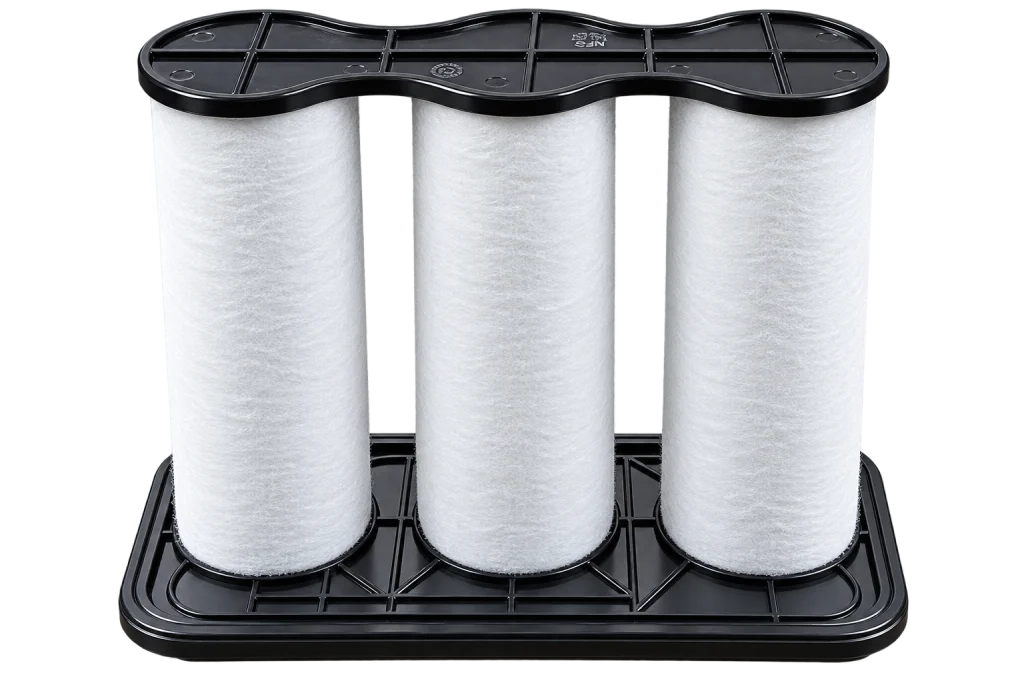

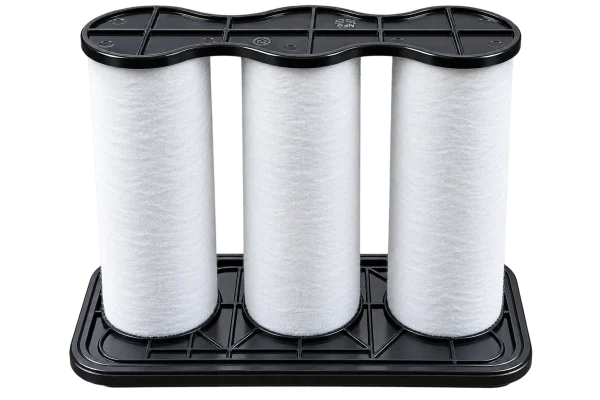

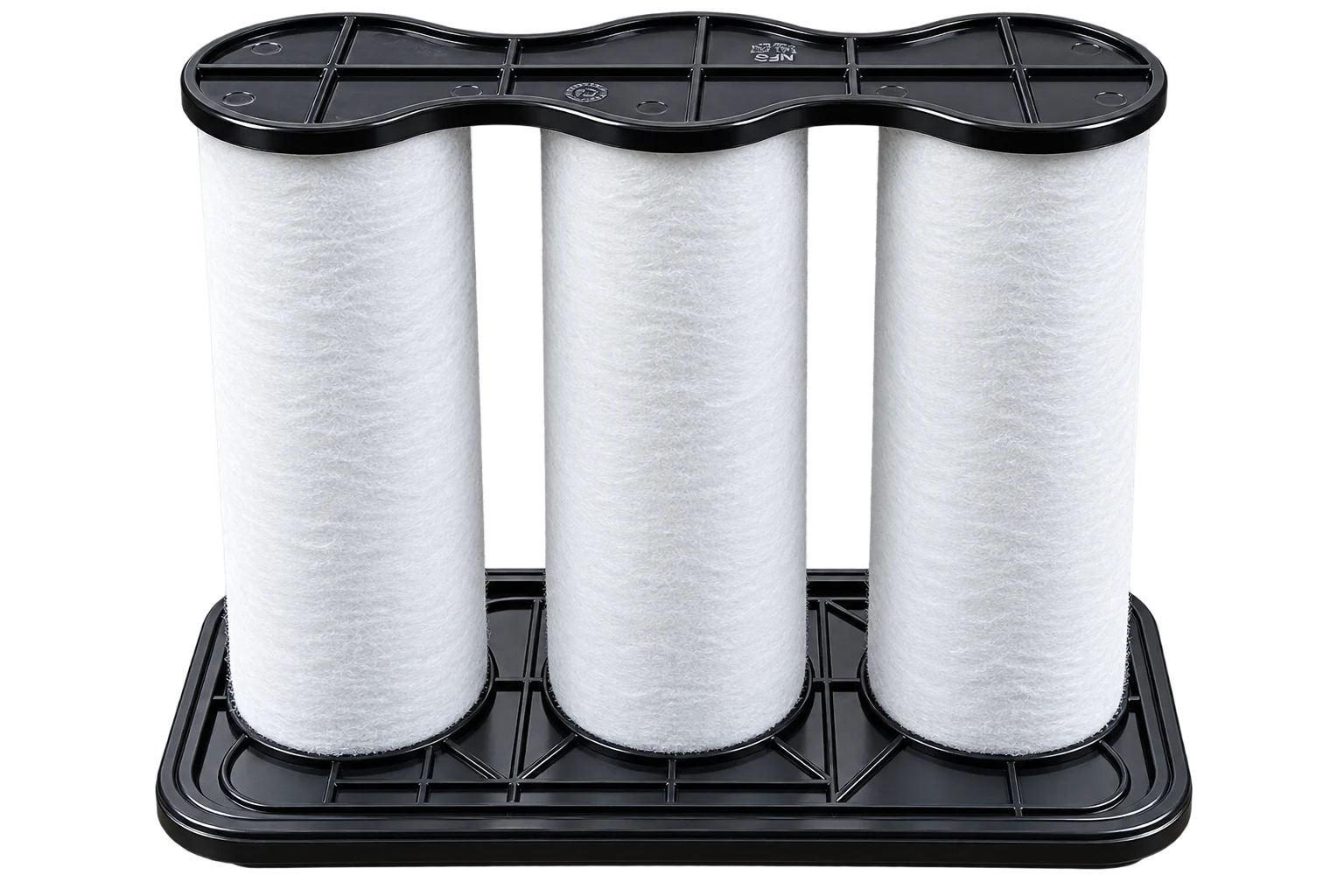

مهم‌ترین ویژگی ظاهری این فیلتر، استفاده از سه ستون فیلتراسیون استوانه‌ای متصل به یکدیگر است. برخلاف فیلترهای هوای معمولی که اغلب از یک پنل مستطیلی چین‌خورده تشکیل شده‌اند، این محصول دارای سه المنت عمودی با بافت الیافی سفیدرنگ است که در قسمت بالا و پایین به یک مجموعه نگهدارنده پلیمری مشکی متصل شده‌اند.

طراحی Triple-Cylinder Air Filter امکان استفاده از چند سطح فیلتراسیون در یک مجموعه یکپارچه را فراهم می‌کند. این ساختار با هدف بهره‌گیری مناسب از فضای محفظه فیلتر و تأمین سطح مؤثر موردنیاز برای عبور هوا طراحی شده است. شکل سه‌استوانه‌ای محصول باید با محفظه فیلتر هوای مخصوص خودرو مطابقت داشته باشد.

وظیفه اصلی فیلتر، جداسازی گردوغبار، ذرات معلق، شن‌ریزه‌های بسیار ریز و سایر آلودگی‌های موجود در هوای ورودی است. موتور بنزینی برای انجام فرآیند احتراق به ترکیب مناسبی از هوا و سوخت نیاز دارد. ورود ذرات آلاینده به مسیر هوارسانی می‌تواند به‌مرور موجب ایجاد رسوب و افزایش فرسایش در قطعات حساس شود.

فیلتر هوای موتور با عبور دادن جریان هوا از محیط فیلتراسیون، بخشی از آلودگی‌های جامد را جذب می‌کند و مانع ورود مستقیم آن‌ها به مسیر مکش می‌شود. این عملکرد به محافظت از دریچه گاز، مسیر ورودی هوا، مجموعه توربوشارژر و قطعات داخلی موتور کمک می‌کند.

یکی از مهم‌ترین ویژگی‌های این محصول، ساختار یکپارچه با سه المنت موازی است. قرارگیری ستون‌ها در یک مجموعه ثابت، باعث حفظ آرایش آن‌ها هنگام نصب و استفاده می‌شود. این طراحی همچنین امکان تعویض کل مجموعه فیلتر را به‌صورت یک قطعه فراهم می‌کند.

مدیای فیلتراسیون این نمونه دارای رنگ سفید و ساختار الیافی است. این بافت برای نگهداری ذرات جامد از جریان هوای عبوری مورد استفاده قرار می‌گیرد. کیفیت و ظرفیت جذب آلودگی به جنس مدیا، تراکم الیاف، ابعاد و طراحی مسیر جریان هوا بستگی دارد.

در دو انتهای مجموعه، صفحات نگهدارنده پلیمری مشکی‌رنگ مشاهده می‌شوند. صفحه بالایی دارای ساختاری منحنی و تقویت‌کننده‌های قالب‌گیری‌شده است و صفحه زیرین نیز سه ستون فیلتر را در موقعیت مشخص نگه می‌دارد. این قطعات به استحکام مجموعه و قرارگیری صحیح آن در محفظه مخصوص کمک می‌کنند.

یکی از مزایای طراحی اختصاصی فیلتر هوا، امکان تطبیق دقیق شکل مجموعه با محفظه فیلتر موتور است. در صورت استفاده از فیلتر نامناسب یا نصب نادرست، امکان ایجاد مسیر عبور هوای تصفیه‌نشده در اطراف فیلتر وجود دارد. به همین دلیل، سازگاری ابعاد و ساختار اتصال اهمیت زیادی دارد.

موتور GW4B15D یک پیشرانه بنزینی 1.5 لیتری توربوشارژ است که در تعدادی از خودروهای هیبریدی گروه GWM مورد استفاده قرار می‌گیرد. وجود سیستم پرخوران در این موتور باعث می‌شود شرایط جریان هوای ورودی و عملکرد مناسب سیستم مکش اهمیت ویژه‌ای داشته باشد.

در موتورهای توربوشارژ، جریان هوا پس از عبور از مسیر ورودی توسط توربوشارژر متراکم می‌شود. ورود گردوغبار و ذرات ساینده به این مسیر می‌تواند بر سلامت اجزای حساس تأثیر منفی بگذارد. استفاده از فیلتر هوای سالم و متناسب با مشخصات کارخانه به کاهش احتمال ورود چنین آلودگی‌هایی کمک می‌کند.

فیلتر هوای تمیز همچنین در حفظ شرایط مناسب تنفس موتور نقش دارد. زمانی که فیلتر بیش از اندازه با گردوغبار اشباع شود، مقاومت آن در برابر جریان هوا ممکن است افزایش پیدا کند. این موضوع در بعضی شرایط می‌تواند بر عملکرد سیستم مکش، پاسخ‌گویی موتور و بازده احتراق تأثیر بگذارد.

استفاده از فیلتر هوای مناسب به حفظ شرایط استاندارد ورود هوا و عملکرد صحیح‌تر سیستم مدیریت موتور کمک می‌کند. البته تعویض فیلتر سالم با یک نمونه مشابه، به‌تنهایی موجب افزایش تضمینی قدرت موتور یا کاهش قطعی مصرف سوخت نمی‌شود. مزیت اصلی فیلتر، تصفیه مناسب هوا و حفظ شرایط طراحی‌شده سیستم هوارسانی است.

یکی از کاربردهای اصلی این مجموعه، خودروی GWM Haval H6 Hybrid 1.5T HEV است. در کاتالوگ‌های قطعات، شماره مرجع 1109132XGW01A برای نسخه‌های مشخصی از نسل سوم هاوال H6 مجهز به پیشرانه هیبریدی ثبت شده است.

این خانواده فیلتر در تعدادی از خودروهای دیگر گروه GWM نیز دارای کاربرد مرتبط است. از جمله می‌توان به برخی نسخه‌های Haval H6S، Haval Dargo / Big Dog و Haval Shenshou با موتورهای سازگار اشاره کرد. با این حال، استفاده از این فیلتر در هر خودرو باید بر اساس شماره فنی استاندارد و مشخصات دقیق پیشرانه بررسی شود.

در بعضی بازارها، نسخه‌های هیبریدی Haval H6 DHT و H6 PHEV نیز با این شماره مرجع در فهرست قطعات جایگزین دیده می‌شوند. تفاوت بازار عرضه، سال تولید و نوع سیستم محرکه ممکن است باعث تغییر قطعات مصرفی شود؛ بنابراین انتخاب نهایی باید با کاتالوگ خودرو انجام گیرد.

شماره فنی مرجع این مجموعه 1109132XGW01A است. این شماره در کاتالوگ‌های قطعات Great Wall Motor و سازندگان فیلتر برای شناسایی خانواده محصول کاربرد دارد و هنگام خرید می‌توان آن را با شماره قطعه فابریک خودرو مقایسه کرد.

در بازار قطعات جایگزین، فیلتر Wesfil WA5687 به‌عنوان یکی از نمونه‌های سازگار با این شماره مرجع عرضه می‌شود. همچنین شماره‌های JS Filter A8051 و AZUMI A83019 در فهرست محصولات معادل ثبت شده‌اند. این کدها برای شناسایی نمونه‌های سازگار در برندهای مختلف کاربرد دارند.

یکی از مهم‌ترین ویژگی‌های فیلتر هوای سه‌استوانه‌ای، ساختار اختصاصی و تفاوت آن با فیلترهای هوای پنلی معمولی است. طراحی این مجموعه برای استفاده در محفظه خاص سیستم هوارسانی انجام شده و امکان نصب آن روی خودروهای دیگر تنها بر اساس شباهت ظاهری وجود ندارد.

فیلتر هوا یکی از قطعات مصرفی مهم سرویس دوره‌ای خودرو است. با افزایش کارکرد، گردوغبار و ذرات معلق روی محیط فیلتراسیون جمع می‌شوند. در صورت اشباع‌شدن فیلتر، مقاومت عبور هوا افزایش می‌یابد و شرایط عملکرد سیستم هوارسانی ممکن است تحت تأثیر قرار گیرد.

زمان تعویض فیلتر هوا: دوره تعویض باید مطابق برنامه نگهداری تعیین‌شده توسط GWM برای مدل و سال خودرو باشد. استفاده در مسیرهای خاکی، محیط‌های پرگردوغبار، ترافیک سنگین و شرایط کاری دشوار می‌تواند نیاز به بررسی زودهنگام فیلتر را افزایش دهد.

در هنگام سرویس، وضعیت سطح فیلتر از نظر تجمع آلودگی، پارگی، تغییر شکل و آسیب به قاب بررسی می‌شود. در صورت مشاهده نشانه‌های خرابی یا رسیدن به زمان تعویض، بهتر است فیلتر با نمونه جدید دارای مشخصات صحیح جایگزین شود.

نکته مهم نگهداری: این فیلتر از نوع خشک و تعویضی است. شست‌وشوی آن با آب، استفاده از مواد شوینده یا دمیدن هوای فشرده با فشار زیاد ممکن است به ساختار الیافی آسیب وارد کند. برای نگهداری صحیح باید دستورالعمل سازنده رعایت شود و از روش‌های تمیزکاری تأییدنشده خودداری گردد.

روش نصب: ابتدا خودرو در وضعیت ایمن قرار گرفته و موتور خاموش می‌شود. سپس محفظه فیلتر هوای موتور مطابق دستورالعمل تعمیراتی خودرو باز شده و مجموعه فیلتر قبلی خارج می‌شود. پیش از نصب فیلتر جدید، داخل محفظه از نظر وجود گردوغبار، برگ، ذرات خارجی و آسیب احتمالی بررسی می‌شود.

فیلتر جدید باید در جهت و موقعیت صحیح داخل محفظه قرار گیرد. هنگام نصب، صفحات نگهدارنده و لبه‌های اتصال باید به‌درستی در محل طراحی‌شده بنشینند تا جریان هوای ورودی از مسیر فیلتراسیون عبور کند. پس از نصب، درپوش و بست‌های محفظه مطابق دستورالعمل بسته می‌شوند.

هشدار مهم هنگام نصب: نصب فیلتر دارای شکستگی، تغییر شکل یا آسیب در محیط فیلتراسیون توصیه نمی‌شود. همچنین استفاده از فیلتر با ابعاد نامناسب می‌تواند موجب آب‌بندی ناقص و ورود ذرات آلاینده به مسیر مکش موتور شود.

از نظر ظاهری، این محصول دارای سه ستون سفیدرنگ با بافت الیافی و قاب بالا و پایین مشکی است. ساختار یکپارچه مجموعه باعث می‌شود فیلتر هنگام سرویس به‌صورت یک قطعه کامل نصب یا تعویض شود. فرم خاص سه‌ستونه یکی از شاخص‌ترین ویژگی‌های شناسایی این خانواده فیلتر محسوب می‌شود.

کشور مبدأ برند خودرو: چین. برند HAVAL از برندهای گروه خودروسازی Great Wall Motor چین است. این مجموعه در زمینه طراحی و تولید خودروهای سواری، شاسی‌بلند، سیستم‌های محرکه هیبریدی و پیشرانه‌های بنزینی فعالیت دارد.

نکته مهم در انتخاب قطعه: پیش از خرید، شماره مرجع 1109132XGW01A باید با شماره فیلتر استاندارد خودرو مطابقت داده شود. مدل H6 در نسخه‌های مختلف بنزینی و هیبریدی عرضه شده است و تمام نسخه‌ها الزاماً از یک فیلتر هوا استفاده نمی‌کنند.

در مجموع، Haval H6 Hybrid Triple-Cylinder Engine Air Filter یک فیلتر هوای موتور با ساختار اختصاصی سه‌استوانه‌ای است که برای تصفیه هوای ورودی و کمک به محافظت از سیستم مکش پیشرانه‌های سازگار طراحی شده است. سه ستون فیلتراسیون، قاب پلیمری یکپارچه، طراحی متناسب با محفظه موتور و کاربرد در برخی خودروهای هیبریدی گروه GWM از ویژگی‌های مهم این محصول به شمار می‌روند.
