معرفی لوله هواکش ورودی توربو پژو و سیتروئن

لوله هواکش ورودی توربو Peugeot Citroën Turbo Air Intake Pipe یکی از قطعات مهم مجموعه هوارسانی موتورهای مجهز به توربوشارژر است که وظیفه انتقال هوای تصفیه‌شده از مجموعه فیلتر هوا به مسیر ورودی توربو را بر عهده دارد.

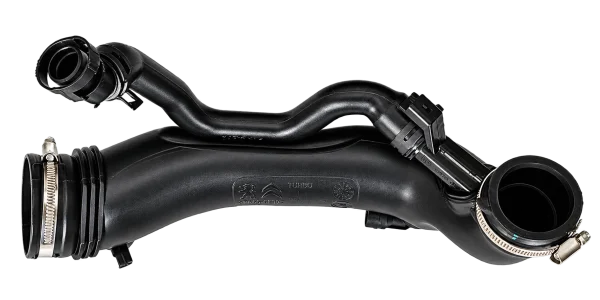

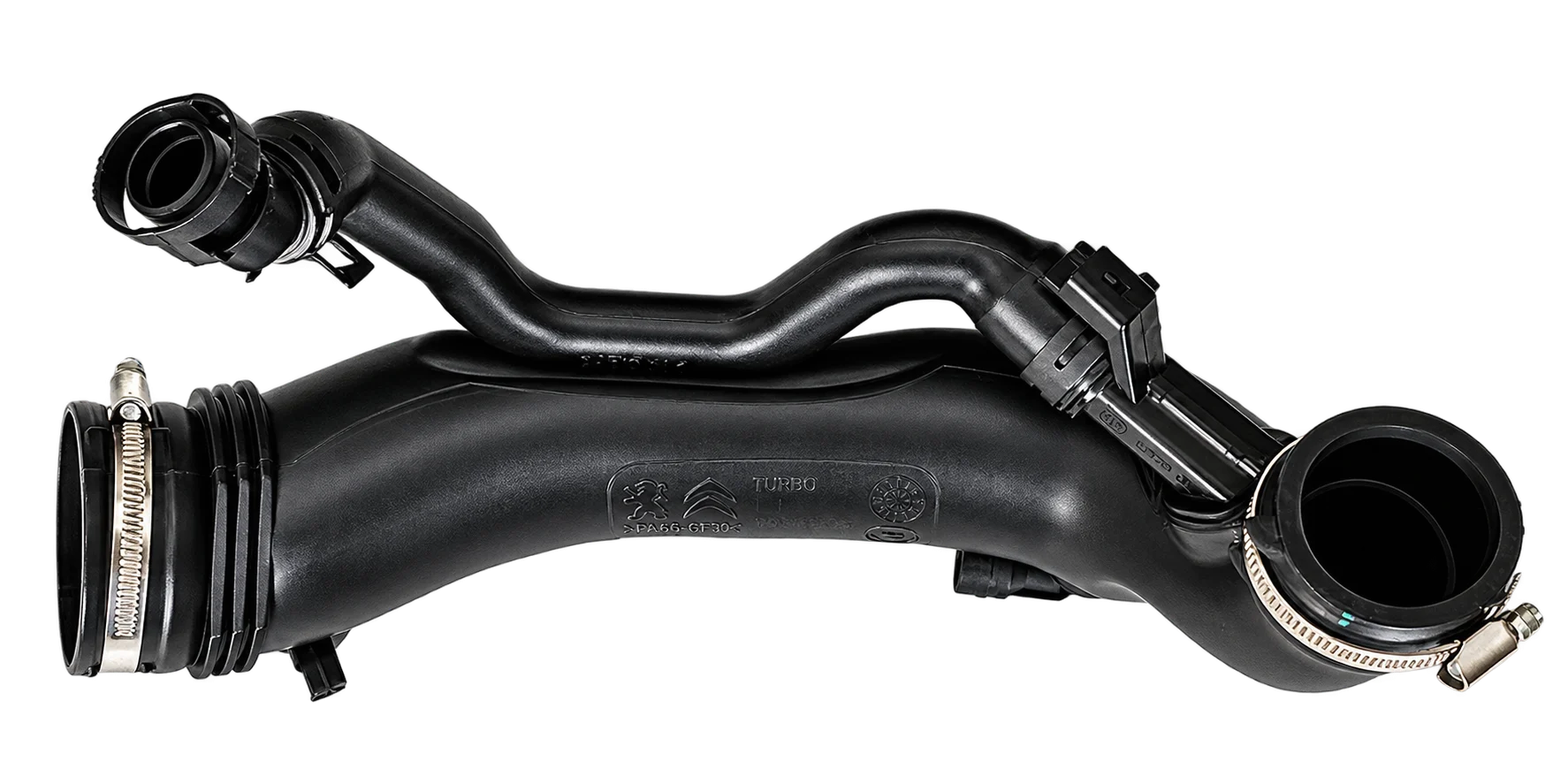

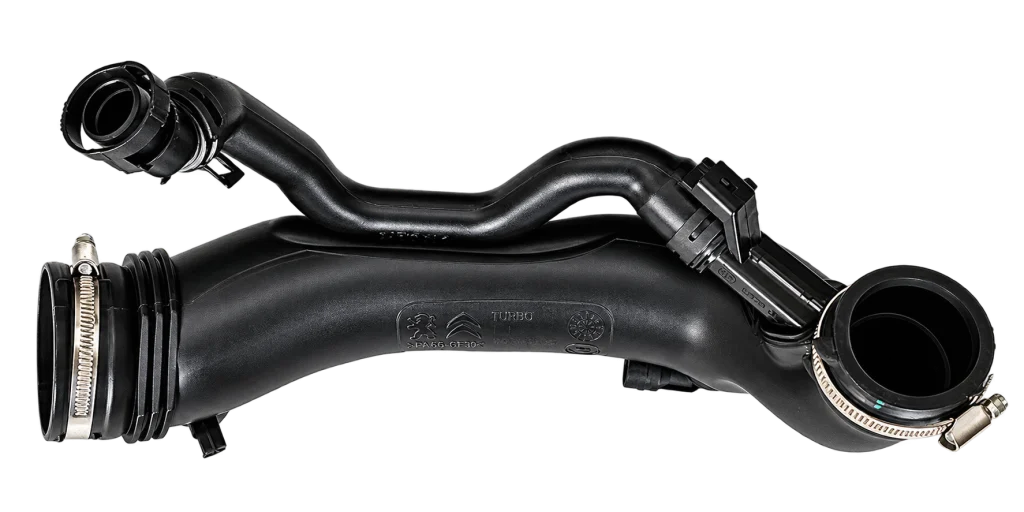

قطعه موجود در تصویر دارای بدنه پلاستیکی مشکی با ساختار فرم‌دار، چند اتصال فرعی و بست‌های فلزی است. شماره 9811903380 و شناسه A5X053100 روی بدنه آن حک شده‌اند.

طراحی این مجموعه برای عبور جریان هوا، اتصال به قطعات مجاور و حفظ آب‌بندی مسیر ورودی در شرایط کاری موتور اهمیت دارد.

در برخی خودروهای پژو و سیتروئن با موتورهای خانواده 1.6 THP از لوله‌های ورودی توربو با ساختار مشابه استفاده می‌شود. برای تعیین سازگاری دقیق این قطعه، تطبیق شماره فنی با شماره شاسی خودرو ضروری است.

وظیفه لوله هواکش توربو در موتور خودرو

در موتورهای توربوشارژر، هوا ابتدا از مسیر فیلتر هوا عبور می‌کند و پس از پاکسازی از ذرات معلق، به سمت ورودی کمپرسور توربوشارژر هدایت می‌شود.

لوله ورودی هوا وظیفه ایجاد مسیری مشخص و آب‌بندی‌شده برای انتقال این جریان را بر عهده دارد.

وجود ترک، شکستگی یا اتصال نامناسب در این مسیر می‌تواند باعث ورود هوای فیلترنشده، ایجاد صداهای غیرعادی و اختلال در عملکرد مجموعه هوارسانی شود.

سلامت لوله هواکش و اتصالات آن یکی از عوامل مهم در عملکرد صحیح سیستم ورودی هوای موتور است.

جنس و ساختار لوله هواکش توربو

روی بدنه قطعه عبارت PA6-GF درج شده است.

این علامت به استفاده از پلی‌آمید نوع ۶ تقویت‌شده با الیاف شیشه اشاره دارد. این گروه از مواد مهندسی برای ساخت قطعاتی که به استحکام، پایداری ابعادی و مقاومت حرارتی مناسب نیاز دارند، کاربرد دارد.

بدنه این محصول دارای ساختاری فرم‌دار است که متناسب با فضای نصب و موقعیت قطعات مجاور طراحی می‌شود.

همچنین در تصویر چند انشعاب و اتصال مختلف دیده می‌شود که امکان ارتباط لوله اصلی با مسیرهای فرعی سیستم موتور را فراهم می‌کنند.

استفاده از بست‌های فلزی در دو سمت لوله نیز به محکم‌شدن اتصال قطعات و کاهش احتمال جداشدن آن‌ها کمک می‌کند.

ارتباط لوله ورودی هوا با توربوشارژر

توربوشارژر با استفاده از انرژی گازهای خروجی موتور، کمپرسور ورودی هوا را به حرکت درمی‌آورد.

کمپرسور هوای ورودی را فشرده کرده و آن را از مسیر طراحی‌شده به سمت موتور هدایت می‌کند.

لوله هواکش ورودی توربو در بخش مکش هوای کمپرسور قرار می‌گیرد و باید امکان عبور مناسب هوا را فراهم کند.

در صورت گرفتگی مسیر، تغییر شکل شدید لوله یا ایجاد نشتی نامناسب، شرایط هوارسانی ممکن است تحت تأثیر قرار گیرد.

توجه:
لوله ورودی پیش از توربو با لوله‌های انتقال هوای فشرده پس از توربو و اینترکولر یکسان نیست و این قطعات کاربرد و شرایط کاری متفاوتی دارند.

انشعابات و اتصالات فرعی لوله هواکش

روی این مجموعه چند اتصال فرعی با شکل‌ها و اندازه‌های متفاوت دیده می‌شود.

در طراحی سیستم ورودی هوای برخی موتورهای توربوشارژر، این انشعابات برای ارتباط با مدار تهویه بخارات روغن موتور، مسیرهای هوای فرعی یا دیگر تجهیزات مرتبط مورد استفاده قرار می‌گیرند.

نوع کاربرد دقیق هر انشعاب باید با نقشه فنی موتور و شماره قطعه تطبیق داده شود.

هنگام تعویض قطعه، سلامت تمامی رابط‌ها، قفل‌های اتصال و اورینگ‌های مربوطه اهمیت دارد.

علائم خرابی لوله هواکش ورودی توربو

لوله‌های پلاستیکی سیستم هوارسانی در طول زمان ممکن است تحت تأثیر حرارت موتور، لرزش، ضربه یا فشار ناشی از نصب نامناسب قرار بگیرند.

برخی نشانه‌هایی که می‌توانند با خرابی این قطعه ارتباط داشته باشند عبارت‌اند از:

• ایجاد ترک یا شکستگی روی بدنه لوله
• شل‌شدن بست‌ها یا اتصالات ورودی و خروجی
• ایجاد صدای مکش یا سوت غیرعادی از مسیر ورودی هوا
• آسیب‌دیدگی اتصالات فرعی و قفل‌های پلاستیکی
• ورود هوای فیلترنشده به مسیر توربو
• اختلال در عملکرد موتور در صورت نشتی مؤثر بر سیستم هوارسانی
• مشاهده آثار آلودگی یا روغن در اطراف اتصالات آسیب‌دیده

این علائم اختصاصی لوله هواکش نیستند و ممکن است به دلیل مشکلات دیگر سیستم توربو، سنسورها یا مدار تهویه بخارات روغن نیز رخ دهند.

تأثیر نشتی لوله هواکش بر عملکرد موتور

سلامت مسیر ورودی هوا برای عملکرد مناسب مجموعه توربو اهمیت دارد.

اگر نشتی در قسمتی از لوله ایجاد شود که پس از فیلتر هوا قرار گرفته است، ممکن است هوای تصفیه‌نشده وارد کمپرسور شود.

همچنین بسته به موقعیت نشتی نسبت به سنسورهای اندازه‌گیری هوا، عملکرد سیستم مدیریت موتور ممکن است تحت تأثیر قرار گیرد.

این وضعیت در بعضی خودروها می‌تواند با تغییر صدای مکش، عملکرد نامنظم یا کاهش پاسخ موتور همراه باشد.

برای تشخیص دقیق، بررسی ظاهری مسیر ورودی، اتصالات، بست‌ها و تست‌های مناسب سیستم هوارسانی توصیه می‌شود.

اهمیت آب‌بندی صحیح لوله ورودی هوا

اتصالات ورودی و خروجی لوله باید با قطعات مجاور کاملاً منطبق باشند.

بست‌های فلزی وظیفه محکم نگه‌داشتن بعضی رابط‌ها را بر عهده دارند و اتصالات قفلی نیز باید به‌صورت کامل در محل خود قرار گیرند.

وجود شکستگی در دهانه اتصال، تغییر شکل قطعه یا نصب نادرست بست می‌تواند موجب نشت هوا شود.

در هنگام نصب، استفاده از بست با اندازه صحیح و رعایت وضعیت آب‌بندی اهمیت دارد.

چه زمانی لوله هواکش توربو باید تعویض شود؟

این قطعه معمولاً دارای بازه تعویض دوره‌ای مشخص مانند فیلتر هوا یا روغن موتور نیست.

تعویض آن زمانی ضروری می‌شود که بدنه دچار آسیب، ترک، تغییر شکل شدید یا خرابی اتصالات شده باشد.

همچنین در صورت شکستگی قفل‌های اتصال یا نشتی غیرقابل رفع در مجموعه، تعویض قطعه کامل می‌تواند لازم باشد.

پیش از تعویض، باید مشخص شود که مشکل واقعاً از لوله ورودی هوا است و قطعاتی مانند بست، اورینگ یا شیلنگ فرعی به‌تنهایی عامل نشتی نیستند.

نکات مهم هنگام نصب لوله ورودی توربو

مرحله اول:
شماره فنی و شکل قطعه جدید را با نمونه نصب‌شده روی خودرو تطبیق دهید.

مرحله دوم:
پیش از بازکردن قطعه، موتور را خاموش کنید و اجازه دهید مجموعه توربو و قطعات مجاور خنک شوند.

مرحله سوم:
بست‌ها و اتصالات فرعی را با ابزار مناسب و بدون آسیب‌رساندن به قفل‌های پلاستیکی جدا کنید.

مرحله چهارم:
دهانه قطعات متصل‌شونده، وضعیت اورینگ‌ها و شیلنگ‌های فرعی را بررسی کنید.

مرحله پنجم:
لوله جدید را در مسیر صحیح قرار دهید و از کامل‌بودن اتصال و قفل‌شدن رابط‌ها اطمینان حاصل کنید.

مرحله ششم:
بست‌ها را مطابق دستورالعمل تعمیراتی سازنده محکم کنید.

مرحله هفتم:
پس از نصب، سیستم ورودی هوا را از نظر نشتی، تماس با قطعات داغ و صداهای غیرعادی بررسی کنید.

تفاوت لوله هواکش ورودی توربو و شیلنگ اینترکولر

در سیستم توربوشارژر، مسیر ورود هوا از چند قسمت تشکیل می‌شود.

لوله ورودی توربو:
هوای تصفیه‌شده را به دهانه ورودی کمپرسور توربو هدایت می‌کند.

شیلنگ اینترکولر:
در موتورهای مجهز به اینترکولر، بخشی از مسیر انتقال هوای فشرده بین توربوشارژر، خنک‌کننده هوا و موتور را تشکیل می‌دهد.

این دو گروه قطعه از نظر محل نصب، فشار کاری و طراحی متفاوت هستند و نباید به جای یکدیگر استفاده شوند.

اهمیت تطبیق کد فنی قطعه

روی بدنه این قطعه شماره 9811903380 و شناسه A5X053100 حک شده است.

در برخی قطعات خودرویی، شماره حک‌شده روی بدنه ممکن است مربوط به طراحی یا قالب قطعه باشد و لزوماً با شماره سفارش مجموعه کامل یکسان نباشد.

به همین دلیل، پیش از خرید باید شماره فنی قطعه با کاتالوگ سازنده، شماره شاسی خودرو و شکل مجموعه ورودی هوا مطابقت داده شود.

توصیه می‌شود سازگاری نهایی با بررسی VIN خودرو و مقایسه اتصالات انجام شود.

جمع‌بندی لوله هواکش ورودی توربو

مجموعه لوله هواکش ورودی توربو با شماره حک‌شده 9811903380 یک قطعه فرم‌دار از سیستم هوارسانی است که در تصویر دارای بدنه مشکی، چند انشعاب فرعی، اتصالات قفلی و بست‌های فلزی دیده می‌شود.

جنس بدنه با علامت PA6-GF مشخص شده و ساختار آن برای قرارگیری در مسیر ورودی هوا طراحی شده است.

از مهم‌ترین نکات انتخاب این محصول می‌توان به تطبیق شماره فنی، بررسی شکل و تعداد انشعابات، سلامت اتصالات و تناسب کامل با موتور خودرو اشاره کرد.

انتخاب و نصب صحیح لوله ورودی هوا به حفظ آب‌بندی مسیر هوارسانی و عملکرد مناسب سیستم توربوشارژر کمک می‌کند.
